Calidad de la Energía

Reporte de Calidad de la Energía

Autor/a
Afiliación

IPA Academic Advisor

International Power Association

Fecha de publicación

12 de diciembre de 2025

Reporte elaborado por: IPA https://intlpa.com/

Información del Centro de Carga
Empresa: Brembo de México, S.A. de C.V. Planta MIZAR
Dirección: Avenida Nueva Castilla núm. 1022, Parque Industrial GP Escobedo, carretera Libramiento Noroeste km. 34
Responsable Equipo: Edi Matias Amaya
Correo: eamaya@secovi.com
Descripción Actividades Centro de Carga
Nombre del punto de medición: Acometida
Descripción general de la carga: Fabricación de discos y tambores para el sistema de frenado de la industria automotriz que incluye, entre otros equipos, hornos de fusión que representan el 65% del consumo de energía, línea de moldeo y trasportadoras de arena, brazos robotizados, grandes motores, así como sistema de confort para el personal (chillers e iluminación) y refrigeración para tableros eléctricos. Se tiene cuatro bancos de capacitores automáticos de 900 kVAr c/u en las subestaciones de 480V. Jornadas de trabajo 24/6 de lunes a sábado, domingos ocasionalmente.
Información del Medidor PQ
Marca: Schneider ION-9000
Clase: A
Muestreo: 10min
Datos de Medición en el Punto de Acoplamiento
Nivel de tensión del suministro: 115 kV, 60 Hz
Nivel de tensión del punto de medición: 115 kV
Medición: Mensual
Fecha de medición inicial: 01/11/2025
Fecha de medición final: 30/11/2025

Diagrama Unifilar

Resumen General

Observaciones y Recomendaciones

Nota

  • Todos los índices de calidad de la energía se mantuvieron dentro de los límites recomendados por la normativa IEEE.

  • El voltaje RMS promedio permaneció dentro del rango de ±5% durante todo el periodo de medición, mostrando un comportamiento estable y sin variaciones significativas.

  • Los desbalances de tensión y corriente se mantuvieron por debajo de los valores máximos permitidos, con promedios de 0.32% y 2.52%, respectivamente. Estos valores resultaron prácticamente iguales a los del mes anterior (0.34% y 2.33%).

Importante

  • Las armónicas de corriente presentaron un patrón similar al mes anterior, con presencia destacada de las 23ª, 25ª y 47ª, cuyas magnitudes superaron a las armónicas de orden bajo (5ª y 7ª). El THD de corriente promedio fue de 3.3%, menor a los cuatro meses anteriores que fueron de 9.43%, 2.95%, 6.82% y 4.8%, respectivamente. Aunque este nivel no representa un riesgo inmediato, se mantiene una tendencia estable en meses anteriores.

  • Las armónicas de tensión mostraron predominancia en las 5ª, 7ª, 25ª, 23ª, 11ª, 13ª y 47ª. Se recomienda una revisión detallada por posible resonancia en la armónica 25ª, dado que esta frecuencia también presenta alta magnitud en la corriente. El THD de tensión promedio fue de 0.70%, ligeramente menor al mes anterior, pero similar a los últimos tres de 0.79%, 0.60% y 0.71%, respectivamente. Cabe resaltar que las armónicas 23ª y 25ª superaron en magnitud a las 11ª y 13ª, situación que se observó desde meses anteriores, lo que refuerza la necesidad de verificar una posible resonancia en las armónicas 23ª o 25ª.

  • Durante casi todos los días del periodo se registraron inyecciones de hasta 2,070 kVAr hacia la red, fenómeno recurrente desde marzo. Se sugiere revisar la operación de los bancos de capacitores y realizar ajustes para eliminar la inyección de potencia reactiva no deseada.

  • En este mes no se detectó ninguna interrupción de energía, así como en todos los meses anteriores a excepción de octubre que presentó solo una interrupción. En general se puede decir que la red de suministro es una red robusta.

Precaución

  • La inyección continua de kVAr provoca que el factor de potencia oscile entre atraso y adelanto a lo largo del día. Esta condición operativa es indeseable y podría ocasionar problemas de tensión en la red de baja tensión, además de favorecer fenómenos de resonancia en torno a la armónica 25ª.

  • Se recomienda llevar a cabo un estudio de resonancia que permita identificar las causas de los niveles elevados en las armónicas 23ª, 25ª y 47ª, y definir medidas correctivas.

Descargar reporte PDF

Informe de las mediciones en función de Límites de Referencia (LR) de la IEEE.

Tabla. Informe Rápido
Parámetro Bajo (LR) Dentro (LR) Sobre (LR) Límites_Referencia
Tensión (V) 114980.44 ±5% Vnom
Frecuencia (Hz) 60 59.5 - 60.5 Hz
Factor de potencia 0.94 0.90 - 1 en atraso
IHv % ✓ 0 - 5 %
THDv % 0.88 0 - 5 %
THDi % 10.3 ---
Flicker Pst 0.19 0-1 p.u.
Flicker Plt 0.19 0-0.8 p.u.
Desbalance Dv % 0.32 0 - 2 %
Desbalance Di % 2.52 0 - 20 %

Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

Potencia Activa (kW)
min. p5 p50 mean. p95 p99 max.
1,244.52 1,787.01 17,663.47 15,782.51 24,660.14 25,792.72 26,691.27
Potencia Reactiva (kVAr)
min. p5 p50 mean. p95 p99 max.
−2,069.53 −535.22 5,349.77 4,899.38 9,759.39 11,206.14 13,348.41
Potencia Aparente (KVA)
min. p5 p50 mean. p95 p99 max.
1,366.11 1,875.91 18,590.12 16,707.77 26,120.85 27,196.17 28,206.72
Factor de Potencia
min. p5 p50 mean. p95 p99 max.
0.54 0.88 0.95 0.94 0.99 1.00 1.00
THDv (%)
min. p5 p50 mean. p95 p99 max.
0.38 0.50 0.68 0.68 0.88 0.96 1.15
THDi (%)
min. p5 p50 mean. p95 p99 max.
0.99 1.27 2.10 3.27 10.30 13.43 34.11
Desbalance Voltaje (%)
min. p5 p50 mean. p95 p99 max.
0.16 0.19 0.24 0.25 0.32 0.35 0.38
Desbalance Corriente (%)
min. p5 p50 mean. p95 p99 max.
0.21 0.43 0.65 0.96 2.52 4.54 6.39
Frecuencia (Hz)
min. p5 p50 mean. p95 p99 max.
59.95 59.99 60.00 60.00 60.01 60.02 60.05
Vrms Prom (V)
min. p5 p50 mean. p95 p99 max.
113,147.60 114,045.00 115,018.96 114,980.44 115,818.36 116,071.18 116,518.55
Irms Prom (A)
min. p5 p50 mean. p95 p99 max.
6.75 9.45 93.38 84.00 131.43 137.05 142.06
Flicker Pst
min. p5 p50 mean. p95 p99 max.
0.04 0.07 0.12 0.13 0.19 0.26 4.44
Flicker Plt
min. p5 p50 mean. p95 p99 max.
0.06 0.10 0.13 0.15 0.19 0.44 1.94

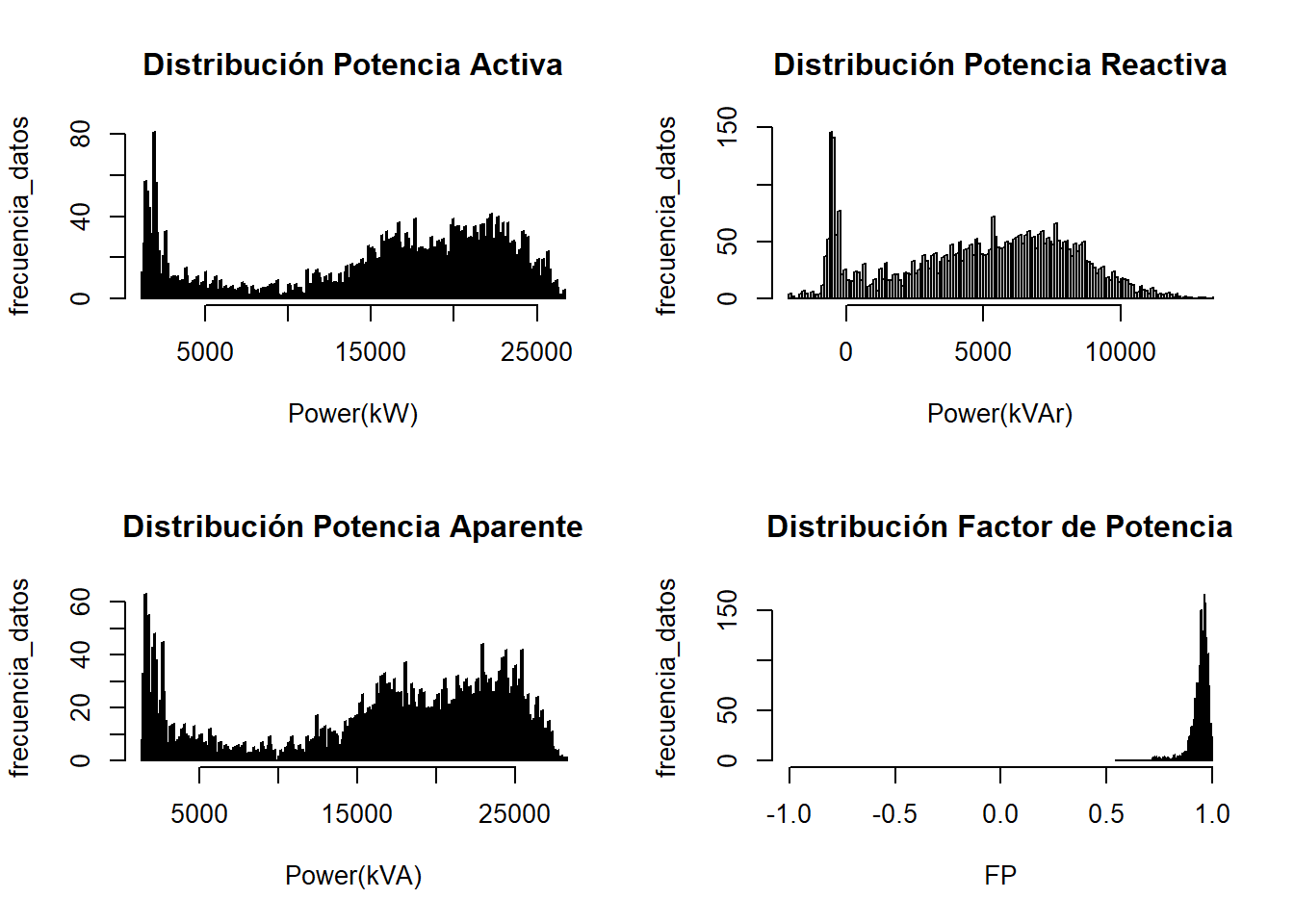

Sección: Potencias

Estadistica Descriptiva de Potencias
Potencia Activa Potencia Reactiva Potencia Aparente Factor de Potencia
Min. : 1245 Min. :-2070 Min. : 1366 Min. :0.54
1st Qu.:11816 1st Qu.: 2527 1st Qu.:12468 1st Qu.:0.93
Median :17663 Median : 5350 Median :18590 Median :0.95
Mean :15783 Mean : 4899 Mean :16708 Mean :0.94
3rd Qu.:21665 3rd Qu.: 7447 3rd Qu.:23058 3rd Qu.:0.97
Max. :26691 Max. :13348 Max. :28207 Max. :1.00

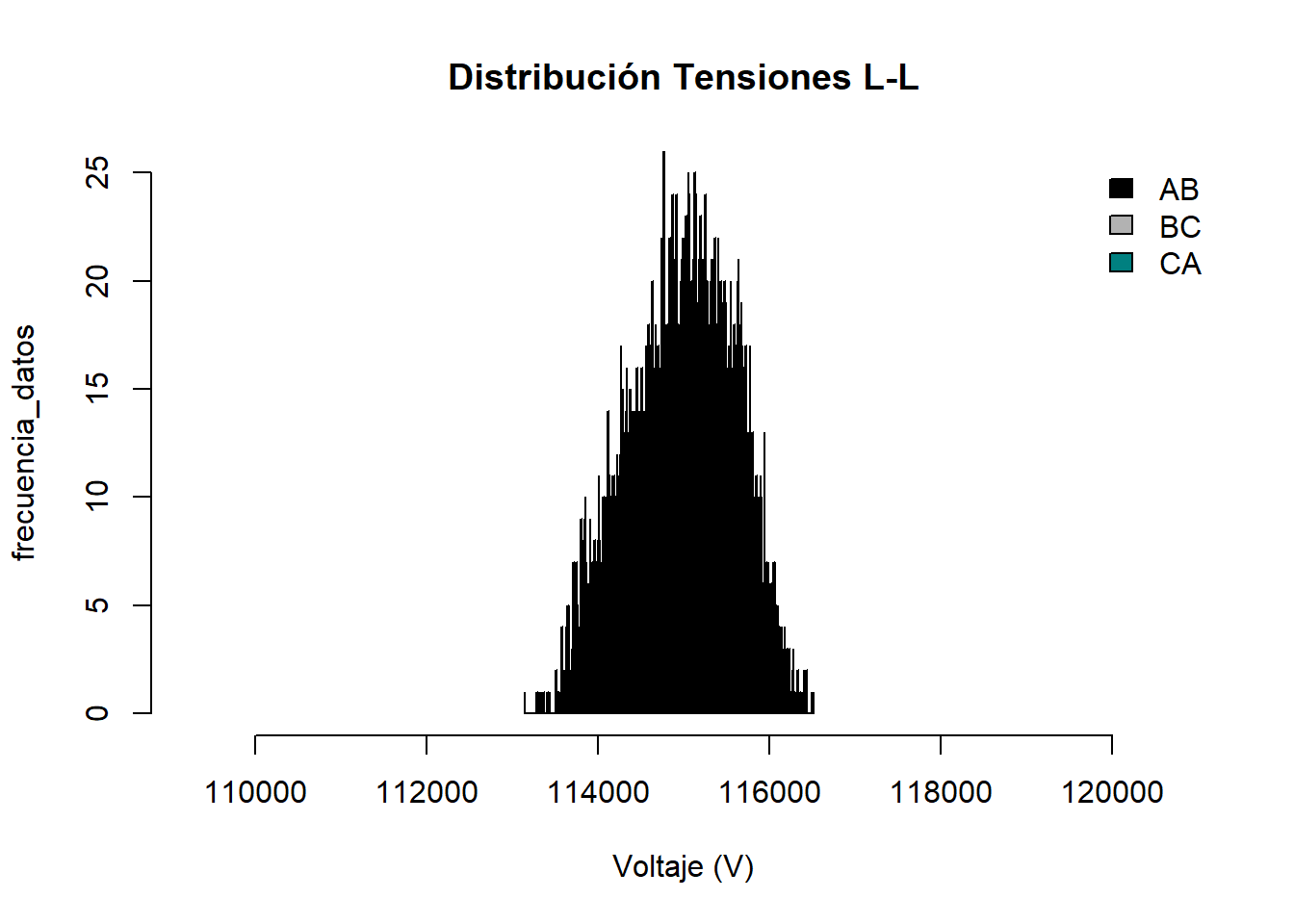

Sección: Voltajes RMS

Estadistica Descriptiva de Voltajes
VAB VBC VCA
Min. :113438 Min. :113572 Min. :113148
1st Qu.:114562 1st Qu.:114784 1st Qu.:114454
Median :115008 Median :115198 Median :114865
Mean :114957 Mean :115161 Mean :114823
3rd Qu.:115350 3rd Qu.:115553 3rd Qu.:115221
Max. :116308 Max. :116519 Max. :116223

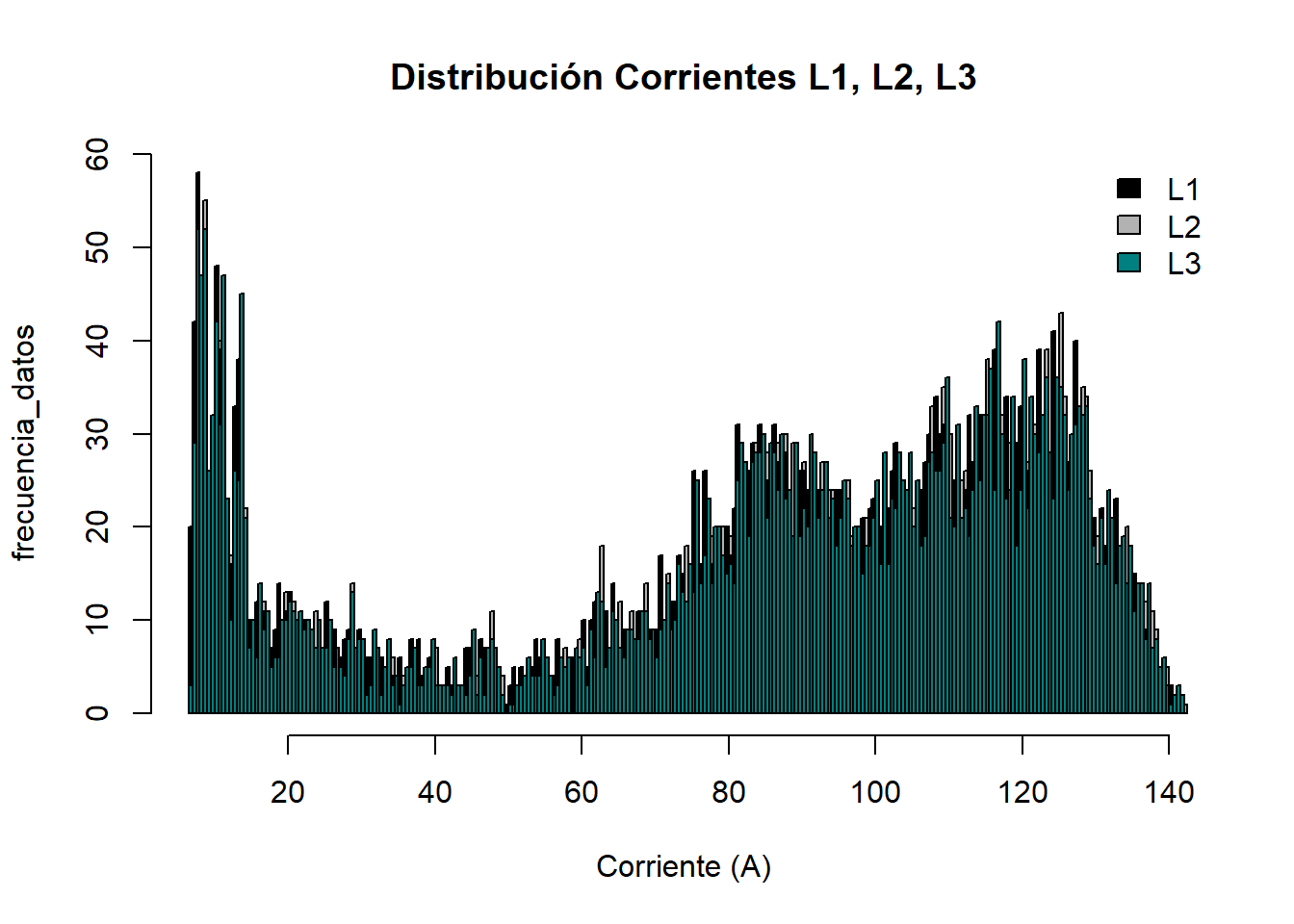

Sección: Corrientes RMS

Estadistica Descriptiva de Corrientes
I1 I2 I3
Min. : 6.7 Min. : 6.9 Min. : 6.9
1st Qu.: 62.2 1st Qu.: 63.0 1st Qu.: 62.8
Median : 92.8 Median : 93.8 Median : 93.6
Mean : 83.5 Mean : 84.3 Mean : 84.2
3rd Qu.:115.5 3rd Qu.:116.5 3rd Qu.:116.3
Max. :141.0 Max. :142.1 Max. :141.9

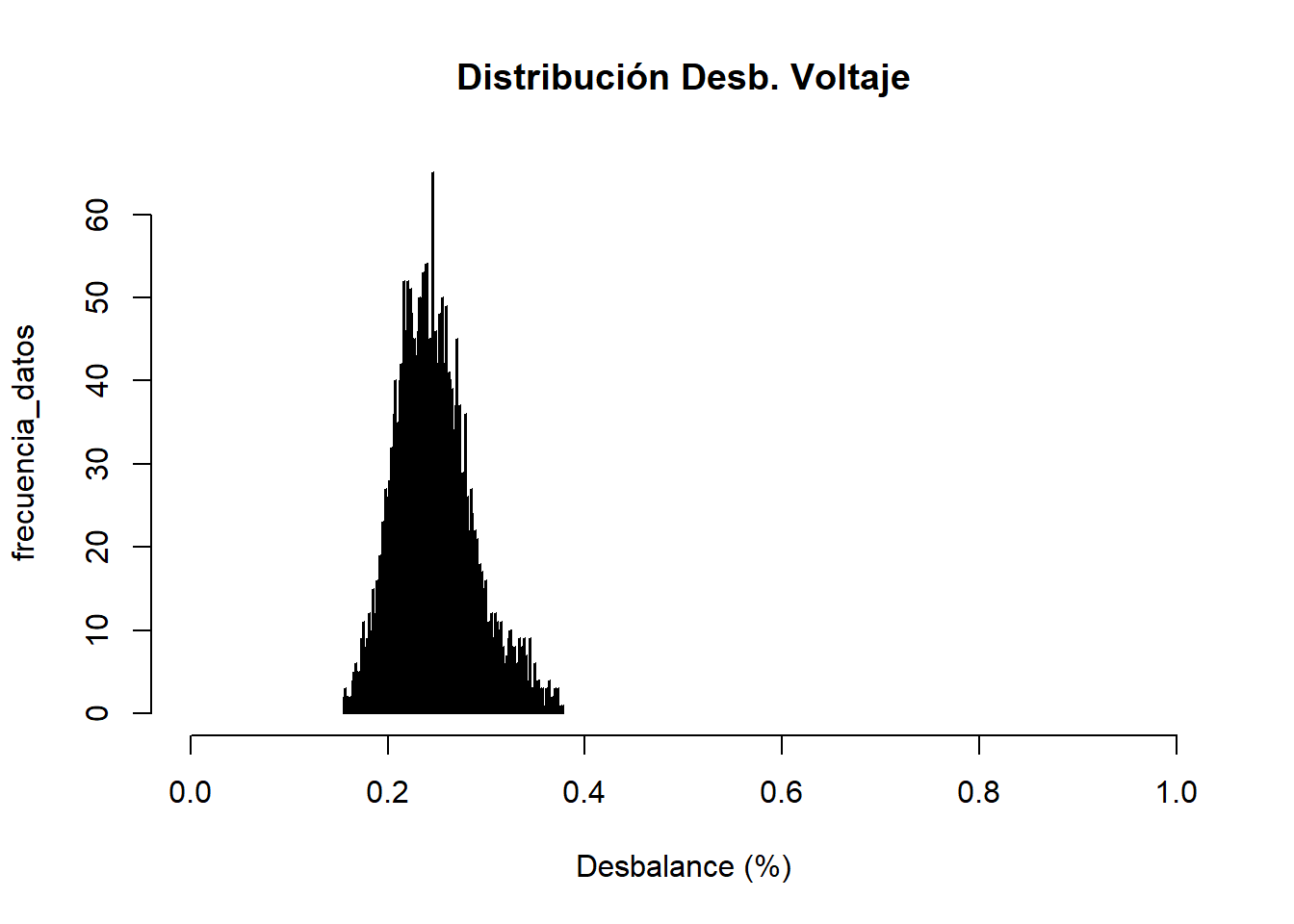

Sección: Desbalances

Estadistica Descriptiva Desbalance de Voltaje y Corriente
Desbalance Corriente (%) Desblance Voltaje (%)
Min. :0.21 Min. :0.16
1st Qu.:0.53 1st Qu.:0.22
Median :0.65 Median :0.24
Mean :0.96 Mean :0.25
3rd Qu.:0.98 3rd Qu.:0.27
Max. :6.39 Max. :0.38

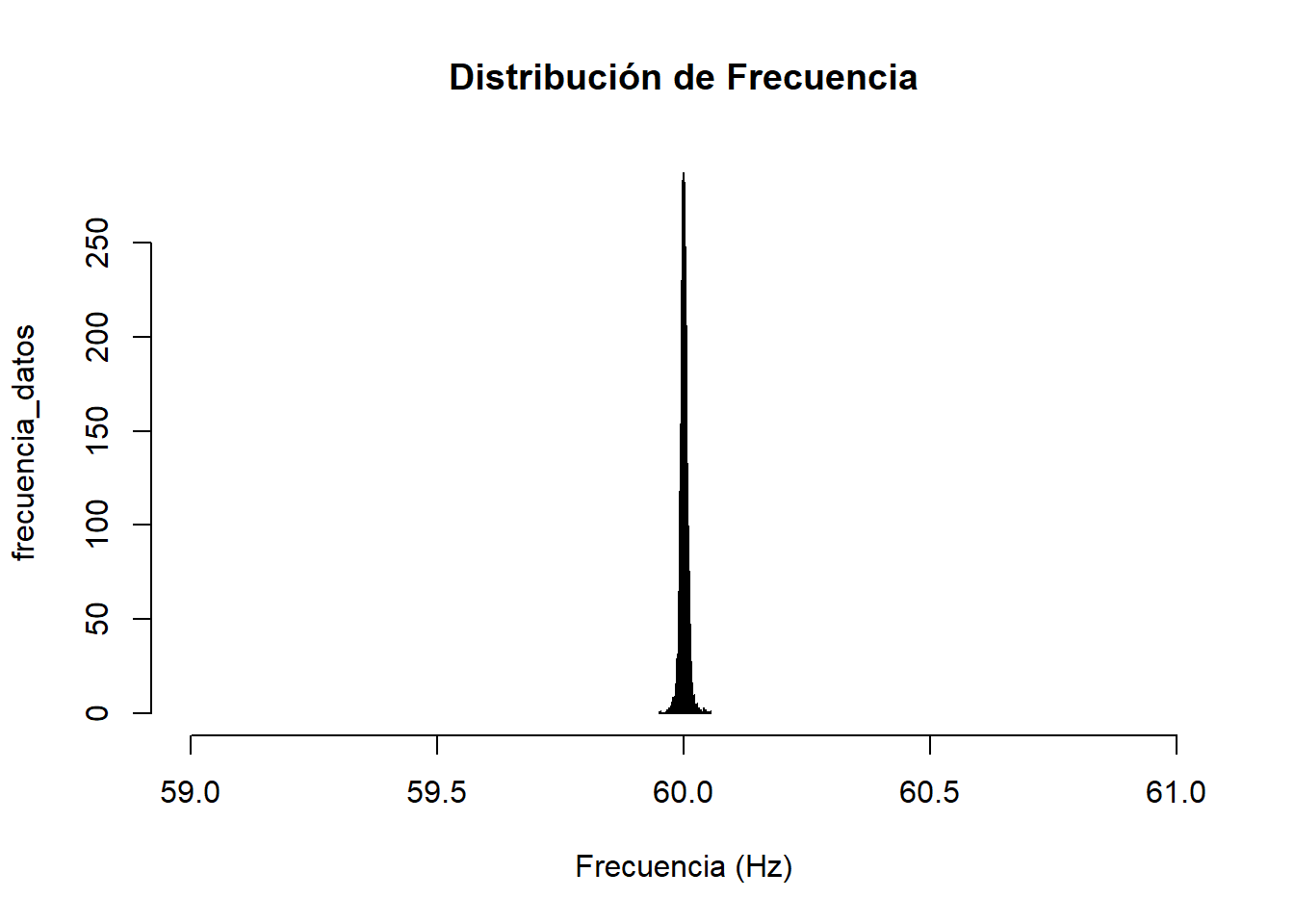

Sección: Frecuencia

Estadistica Descriptiva de Frecuencia
Frecuencia
Min. :59.95
1st Qu.:60.00
Median :60.00
Mean :60.00
3rd Qu.:60.01
Max. :60.05

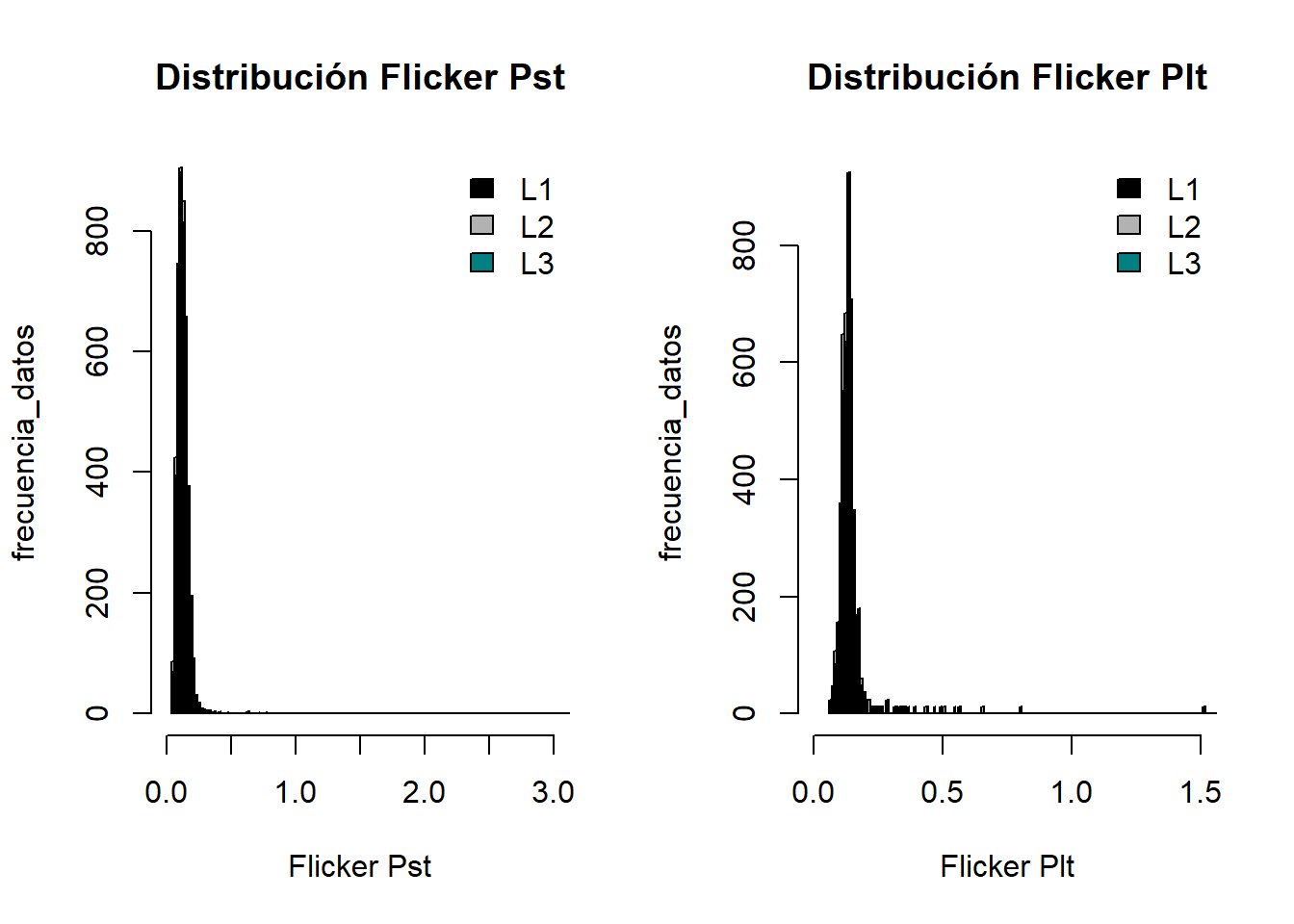

Sección: Flickers

Estadistica Descriptiva de Flickers
Pst L1 Pst L2 Pst L3 Plt L1 Plt L2 Plt L3
Min. :0.0470 Min. :0.0440 Min. :0.0480 Min. :0.0630 Min. :0.0640 Min. :0.0650
1st Qu.:0.0980 1st Qu.:0.0960 1st Qu.:0.1010 1st Qu.:0.1200 1st Qu.:0.1170 1st Qu.:0.1220
Median :0.1220 Median :0.1200 Median :0.1240 Median :0.1340 Median :0.1320 Median :0.1360
Mean :0.1292 Mean :0.1265 Mean :0.1308 Mean :0.1467 Mean :0.1429 Mean :0.1455
3rd Qu.:0.1490 3rd Qu.:0.1470 3rd Qu.:0.1512 3rd Qu.:0.1480 3rd Qu.:0.1450 3rd Qu.:0.1492
Max. :4.4410 Max. :4.2180 Max. :1.8370 Max. :1.9400 Max. :1.8420 Max. :0.8040

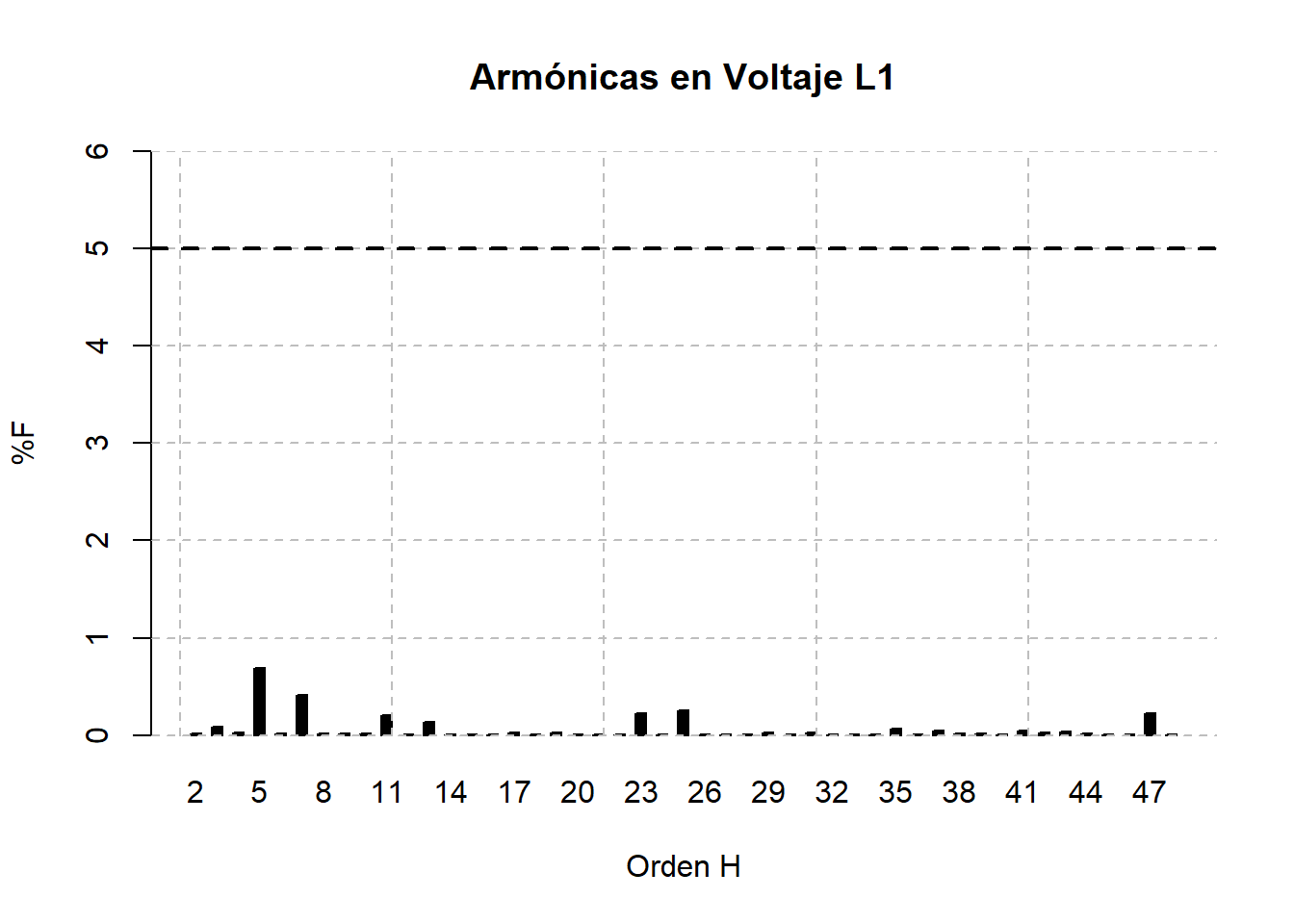

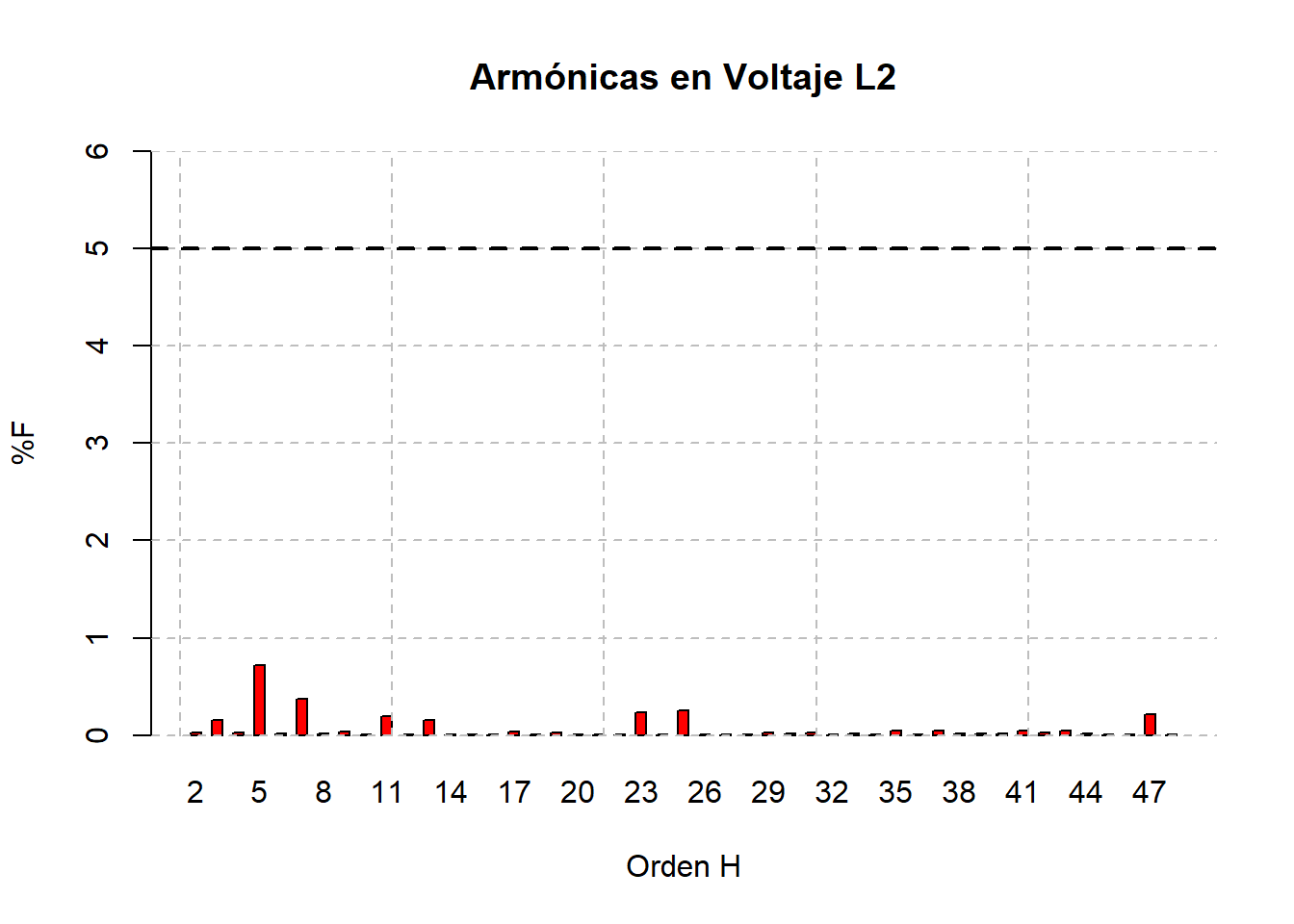

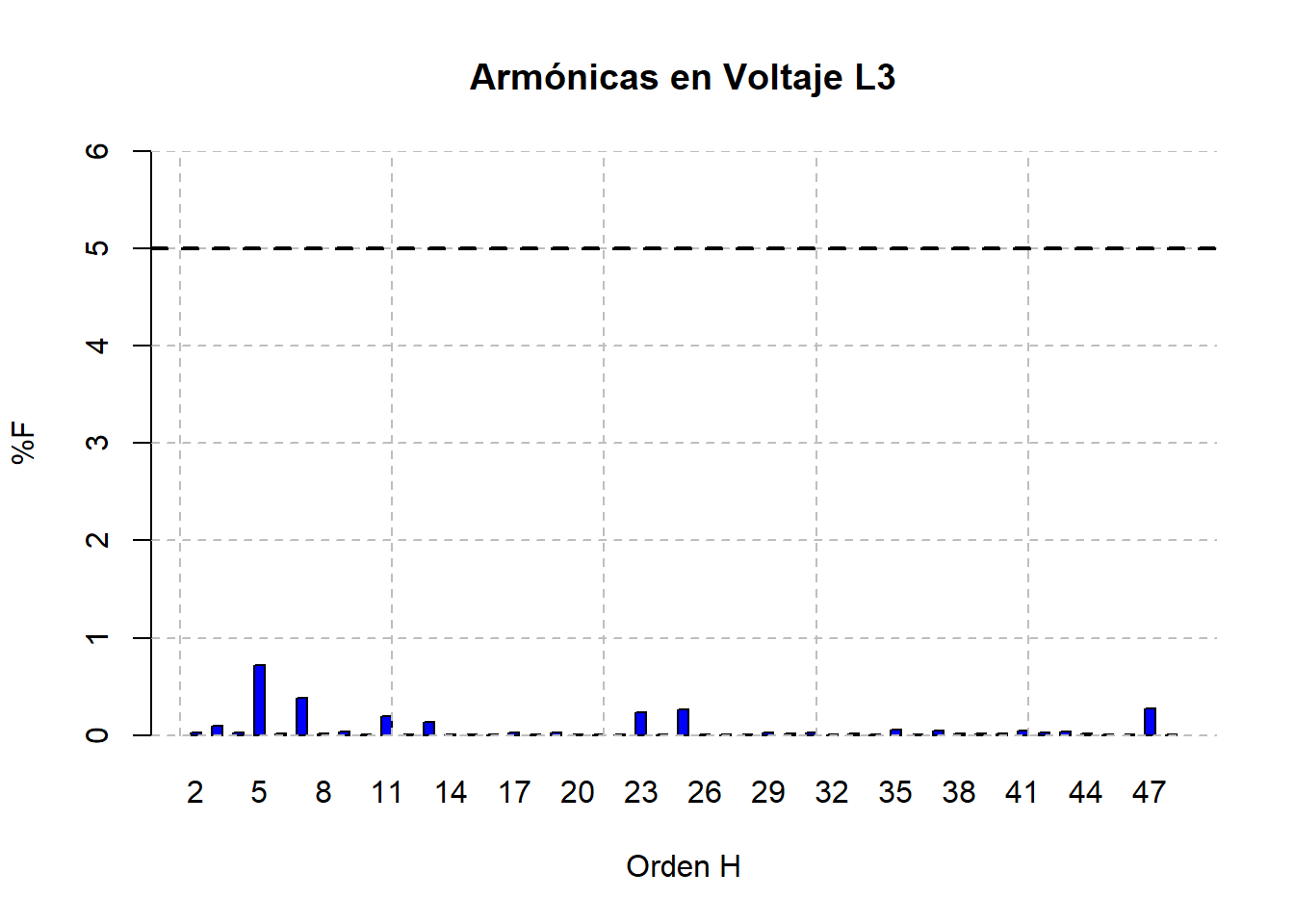

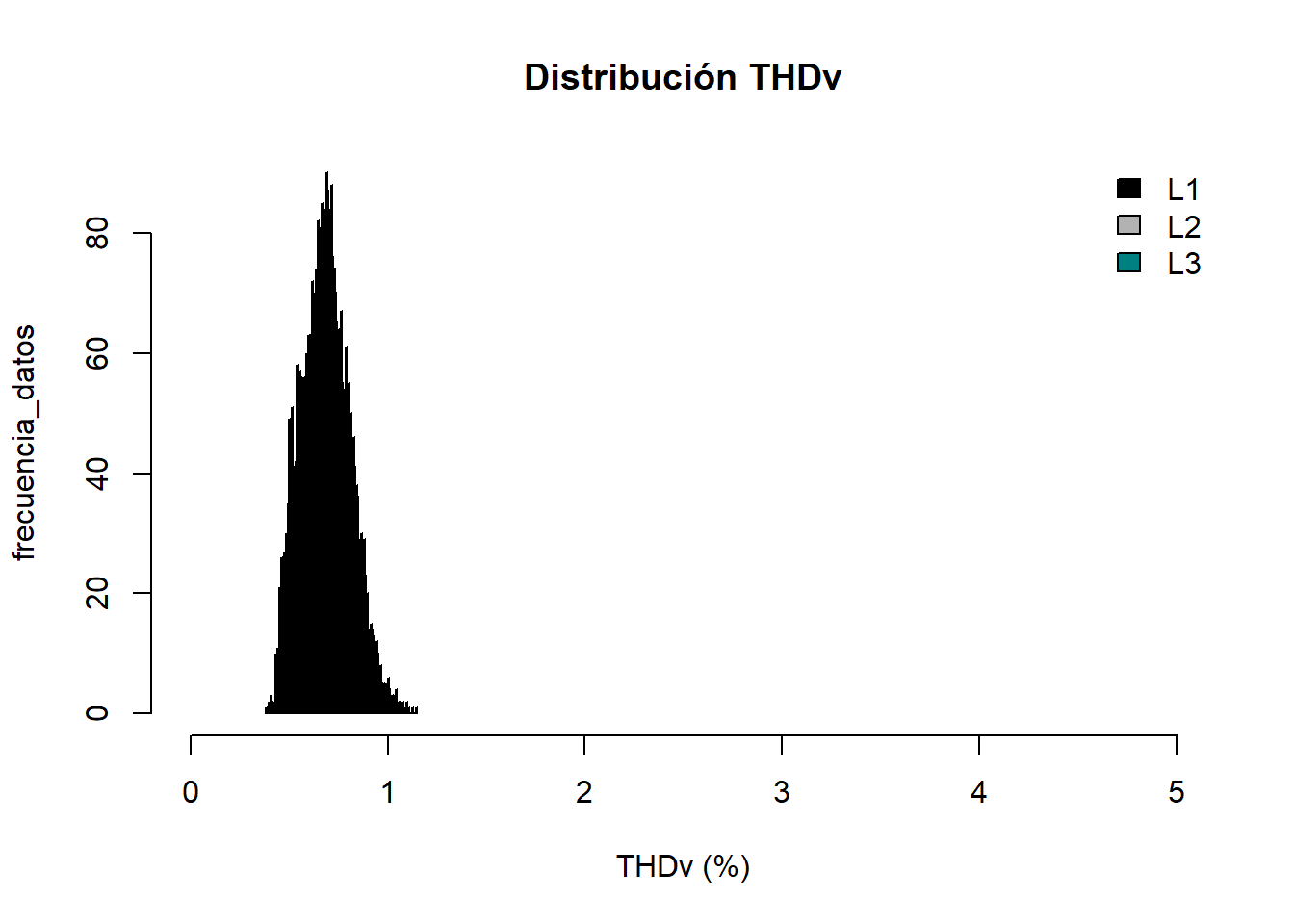

Sección: Armónicas en Voltaje

Estadistica Descriptiva de THDV
THDv L1 THDv L2 THDv L3
Min. :0.38 Min. :0.42 Min. :0.40
1st Qu.:0.59 1st Qu.:0.61 1st Qu.:0.60
Median :0.67 Median :0.69 Median :0.68
Mean :0.67 Mean :0.70 Mean :0.69
3rd Qu.:0.75 3rd Qu.:0.77 3rd Qu.:0.76
Max. :1.08 Max. :1.10 Max. :1.15

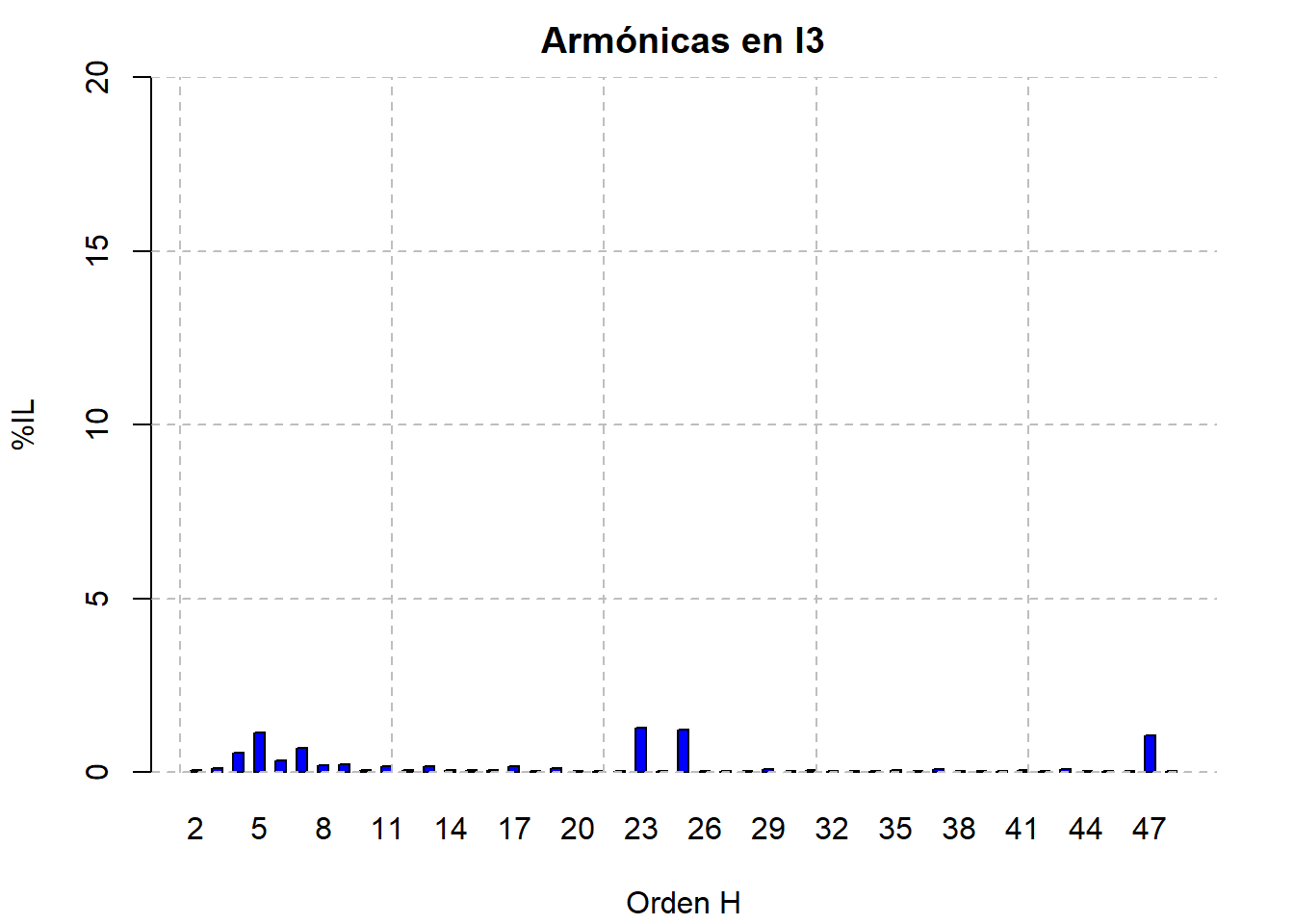

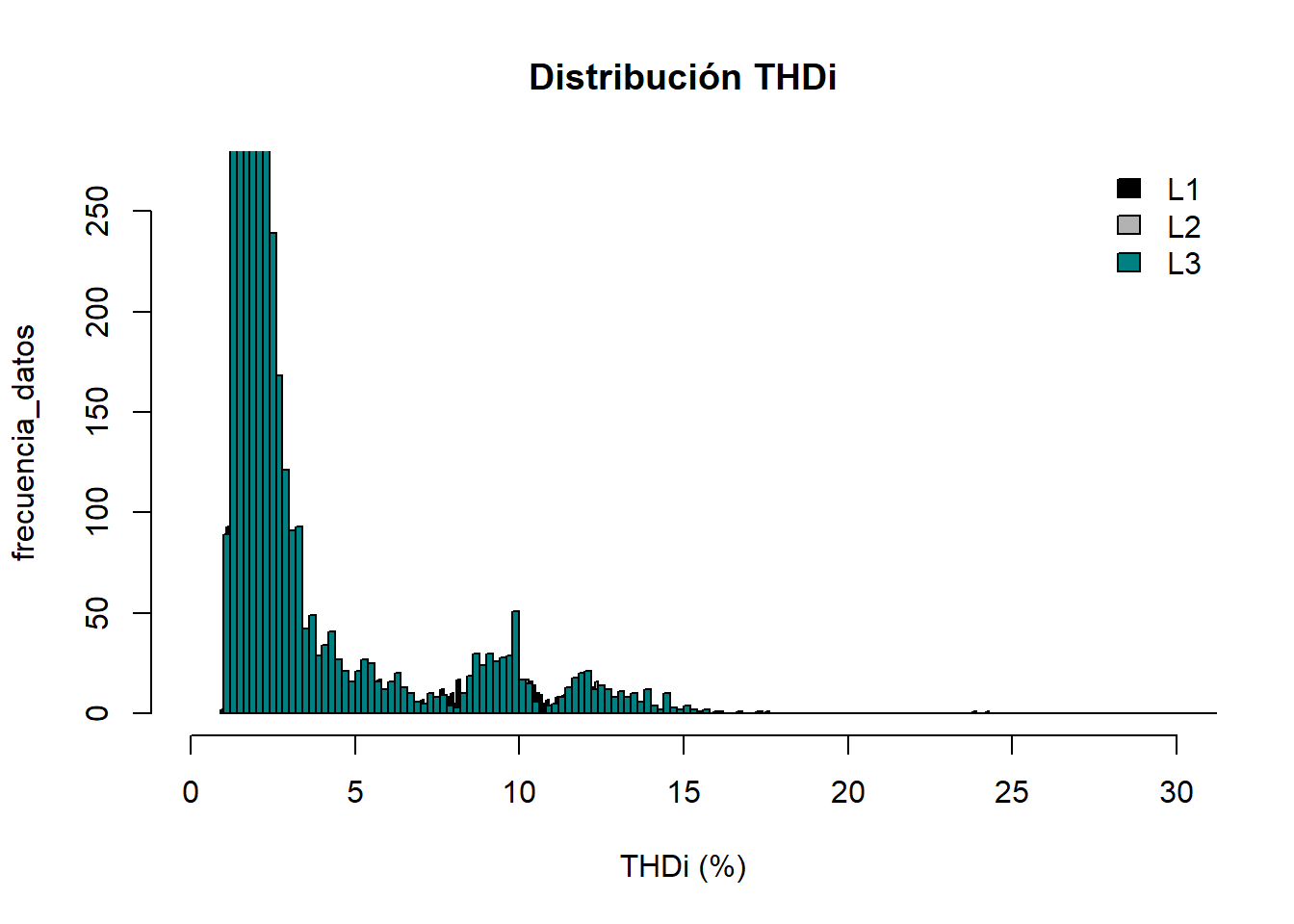

Sección: Armónicas en Corriente

Estadistica Descriptiva de THDi
THDi L1 THDi L2 THDi L3
Min. : 0.99 Min. : 1.0 Min. : 1.0
1st Qu.: 1.58 1st Qu.: 1.6 1st Qu.: 1.7
Median : 2.05 Median : 2.1 Median : 2.1
Mean : 3.14 Mean : 3.3 Mean : 3.3
3rd Qu.: 2.99 3rd Qu.: 3.1 3rd Qu.: 3.1
Max. :24.29 Max. :23.9 Max. :34.1
